泳池加熱恒溫?zé)岜每蓱?yīng)用于公眾泳池、私家泳池、沐浴、SPA等場所。超低溫泳池加熱恒溫?zé)岜脵C(jī)組可以在北方地區冬季恒溫使用。

    公眾泳池、私家泳池、沐浴、SPA等場所加熱恒溫過程受環境溫度、進水溫度、補充水量、表面積及池壁傳熱等因素有影響。在室外溫度較低時，泳池水對外散發大量熱量，池水溫度降低快，池水加熱所需耗熱量較大。根據這過程這一復雜的過程，下面以某工程項目作為例子，對公眾泳池、私家泳池、沐浴、SPA等場所加熱恒溫的計算及費用進行分析參考。

泳池?zé)岜霉ぷ髟��?/P>

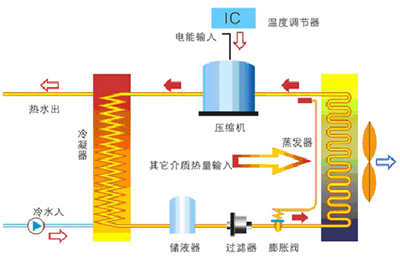

    泳池?zé)岜脵C(jī)組系統工作過程：處于低壓液態循環工質（如氟利昂R22、404a）流經泳池?zé)岜脵C(jī)組的蒸發器時蒸發，此時從低溫?zé)嵩刺幬�收熱量，變成蒸氣后，流進壓縮機，經過壓縮機壓縮后升溫升壓，變成高溫、高壓蒸氣，排出壓縮機，蒸汽流經泳池?zé)岜脵C(jī)組冷凝器，在冷凝器中，將從蒸發器中吸取的熱量和壓縮機耗功所相當?shù)哪遣糠譄崃颗懦觯瑐鬟f給流經泳池?zé)岜脵C(jī)組的鈦管中的冷水，使其溫度提高。循環工質蒸汽冷凝降溫后變成液相，高壓液體流經膨脹閥后，壓力下降，變成低壓液體，低壓液相工質流入蒸發器，由于沸點低，因而很容易從周圍環境吸收熱量而再蒸發，又形成低溫低壓蒸汽，依此不斷地進行重復循環。就能使低溫?zé)崃窟B續不斷地傳遞到高溫?zé)嵩矗ㄋ�）處，以滿足泳池水加熱恒溫需求。

泳池加熱恒溫工程項目實例

一、工程概況

某游泳池容積：600m3，池平均深1.5m，面積約400?m2，初次加熱按48小時，全年使用。

1）池水溫度恒溫溫28℃。

2）冬季室外：15℃，冬季當?shù)刈詠硭疁兀?0℃。

二、設計參數

1、設計計算基本參數：

1）池水溫度恒溫溫28℃。

2）夏季室外：30℃，年平均水溫20℃。大氣壓力1004.5hpa，冬季室外：15℃，年平均水溫10℃。大氣壓力1019.5hpa

三、設計遵守規范和標準

1、燃?xì)狻搽姎狻碂崃�工程�?guī)范

2、建筑防火設計規范GBJ16-87

3、建筑給水排水設計規范GBJ15-88

4、工業金屬管道設計規范GB501356-2000

5、工業循環冷卻水處理設計規范

6、城市區域環境噪聲標準

四、設計思路

1、整個工程采用泳池?zé)岜脵C(jī)組來完成熱水恒溫加熱工程。

2、機組安裝采用水泥加減振措施安裝，確保使用壽命及振動噪聲。

五、設備選型

    泳池?zé)崴�加熱設備的計算，主要依據水量的熱負荷、日常負荷來確定，同時也是對熱水供應系統進行設計和計算的主要依據，根據該游泳池水溫要求，結合牌泳池?zé)岜脵C(jī)組的產品特點，本著節省設備投資及運行費用考慮。

選用：

1、15RP機組8臺、標準工況下單機每小時的制熱量為57kW、輸入功率11.4kW，總產熱量456kW，在冬天15℃工況下單機每小時的制熱量為49kW，總產熱量392kW。出回水管聯接入泳池，不管是冬夏兩季，初次加熱還是恒溫過程，均能滿足設計及性能要求。

2、機組設有溫度自動調節裝置，可以根椐不同的氣溫要求調節15℃-50℃的水溫。

六、有關運行數據計算

1、熱負荷計算

1）一次性沖擊負荷（初次加熱或換水）

    以冬季15℃的工況計算，自來水溫度取最低值：10℃；換水周期48小時，則每小時所需制熱量為：P2h=1.15×V×(t2-t1)×1000/(860×48)=1.15×600×(28-10)×1000/860÷48=300kw

2、日常負荷：

（1）彌補散熱損失負荷：當泳池水溫降為27℃時，每平方米的池水散熱量約為200W/m2；即每小時的散熱負荷Ph1=200W/m2×400m2÷1000=80kW。

（2）補水補熱負荷：以每日補水量為5%的池容積計，冬季15℃工況冷水溫度為10℃時，每小時補水補熱負荷：Ph2=V×5%×(t2-t1)×1000/860/24=600×5%×(28-10)×1000/860/24=26kW該泳池初次加熱每小時所需熱負荷Q總=P2h+Ph1=300kw+80kW=380kW該泳池每小時恒溫所需熱負荷Q恒=Ph2+Ph1=26kW+80kW=106kW

    冬季一次性換水的費用：運行費用=（11.4kW×8臺）×36.7（小時）=3347度

    冬季每天恒溫的費用：運行費用＝（11.4kW×8臺）×6.5（小時）=592.8度

    20℃環境溫度下一次性換水的費用：（自來水溫：15℃）

關相數據計算：

1、熱負荷計算

1）一次性沖擊負荷（初次加熱或換水）

    以20℃的工況計算，自來水溫度取最低值：15℃；換水周期48小時，則每小時所需制熱量為：P2h=1.15×V×(t2-t1)×1000/(860×48)=1.15×600×(28-15)×1000/860÷48=217.3kw

2）日常負荷：

（1）彌補散熱損失負荷：當泳池水溫降為27℃時，每平方米的池水散熱量約為200W/m2；即每小時的散熱負荷Ph1=200W/m2×400m2÷1000=80kW。

（2）補水補熱負荷：以每日補水量為5%的池容積計，20℃工況冷水溫度為15℃時，每小時補水補熱負荷：Ph2=V×5%×(t2-t1)×1000/860/24=600×5%×(28-15)×1000/860/24=18.9kW

    該泳池初次加熱每小時所需熱負荷Q總=P2h+Ph1=217.3kw+80kW=297.3kW

    該泳池每小時恒溫所需熱負荷Q恒=Ph2+Ph1=18.9kW+80kW=98.9kW

    20℃環境溫度下一次性換水的費用：運行費用=（11.4kW×8臺）×22.9（小時）=2088度

    20℃環境溫度下每天恒溫的費用：運行費用=（11.4kW×8臺）×5.2（小時）=474.2度
